レトロフィットRetrofit

既存船舶を3Dレーザースキャナにより計測し、配管や機器の現況を忠実に再現した3Dデータを作成する事により、環境問題となっている「バラスト水処理装置(BWMS)装置」や排ガスによる大気汚染負荷低減を求められている「排ガスSOxスクラバー（SOx Scrubber）の設置」の改造工事の設計を行っています。

工期の流れConstruction Flow

STEP01

事前調査

BWMSメーカーの図面を入手し、訪船前の概算配置検討。系統図検討を行います。
STEP02

訪船調査

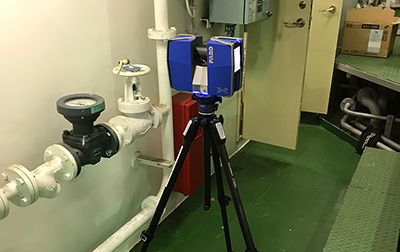

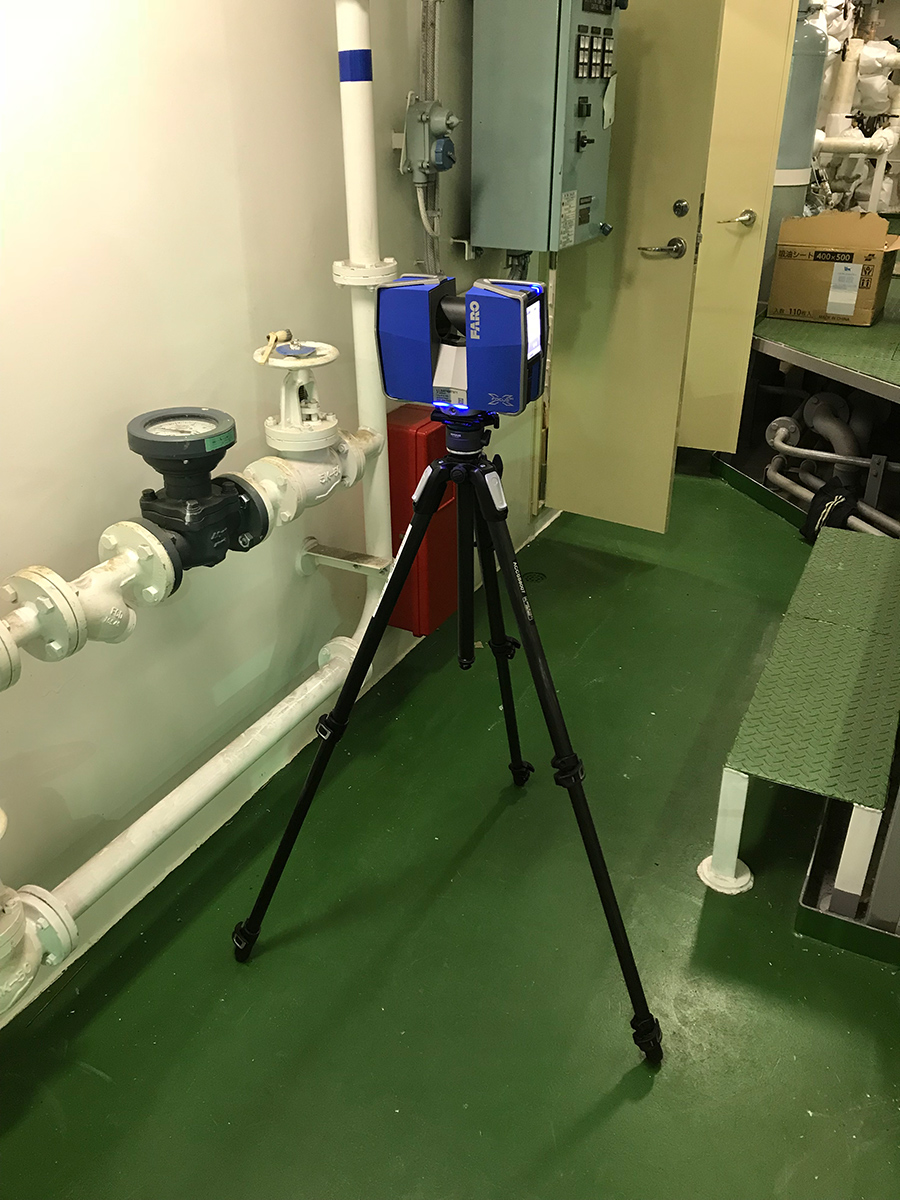

3Dカメラを用いて機関室含む必要箇所を撮影します。事前調査の配置が可能か計測を行います。既存管からBWMSへの取り出し管を選定します。撮影で漏れてしまう箇所の写真撮影を行います。
STEP03

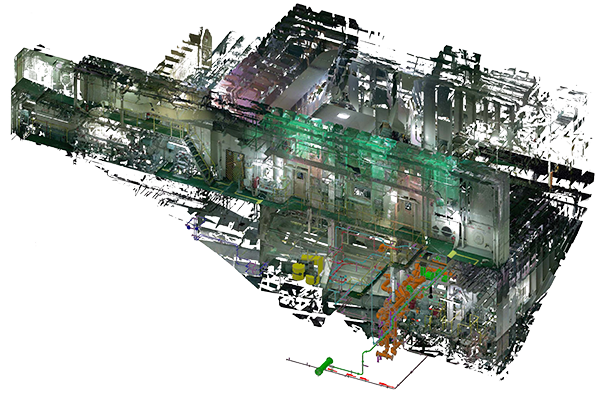

合成＆既存物モデリング

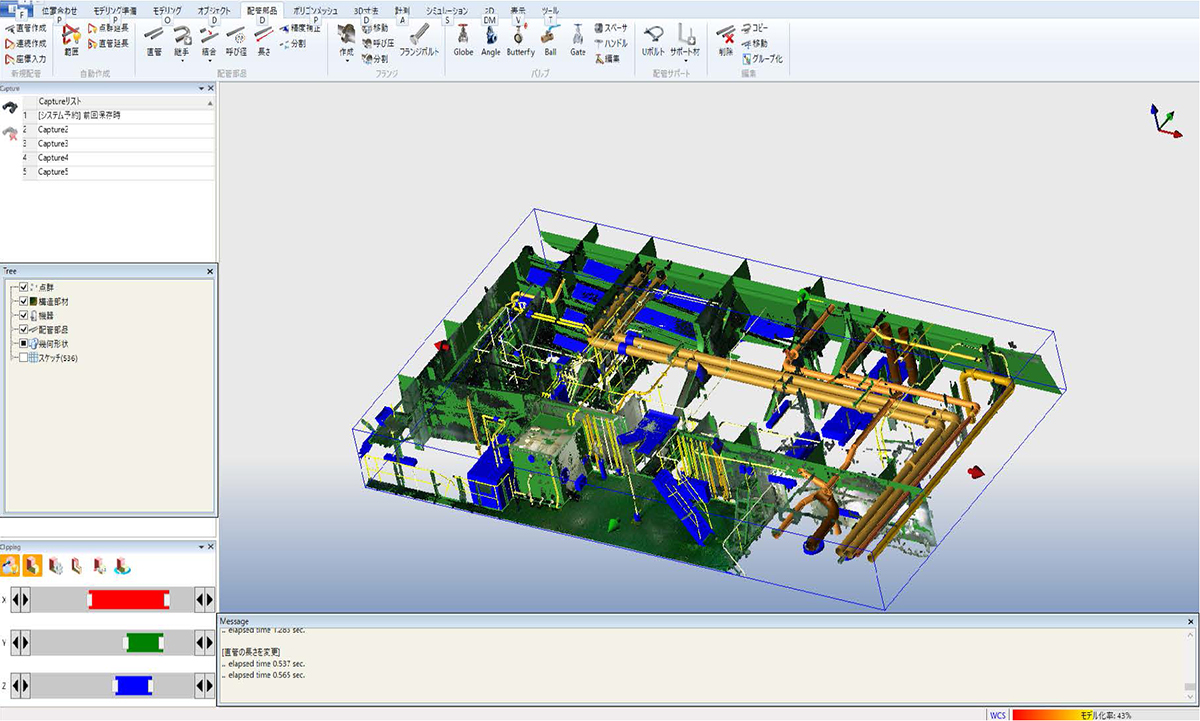

専用ソフトを用いて3Dカメラデータを合成。設計に用いるための3Dデータを作成します。データと実物の誤差を小さくするように補正を行います。場合によっては3DCADソフトが読み込めるファイル形式に変換します。
STEP04

バラスト改造モデリング

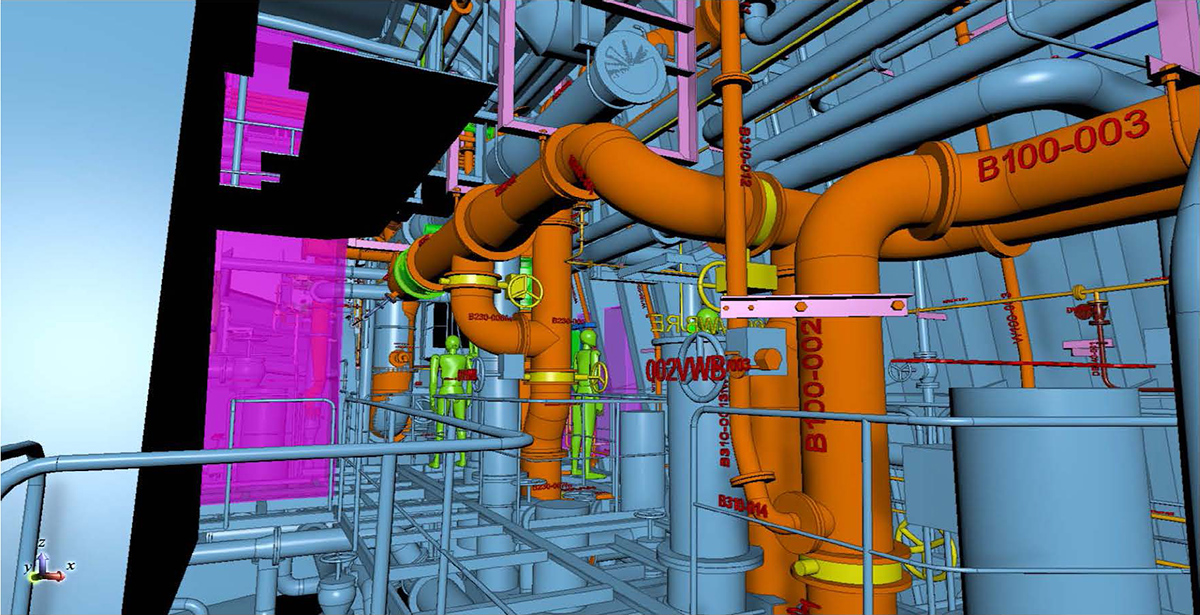

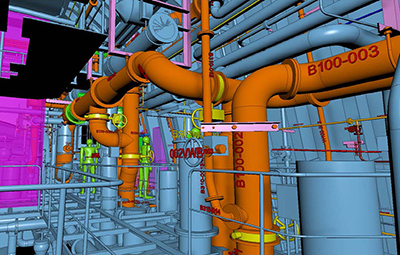

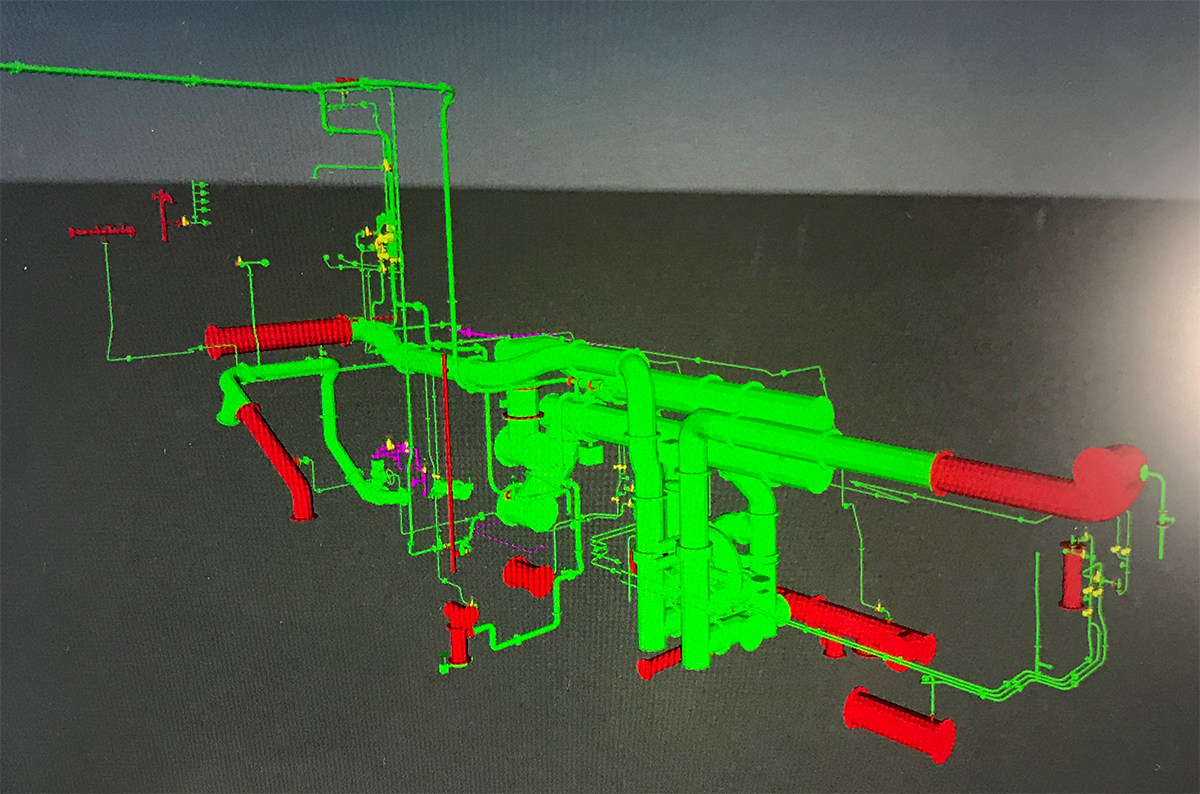

3DCADを用いて各種機器、配管、穴、電路を3Dモデリングし、設計を行います。
STEP05

図面作成

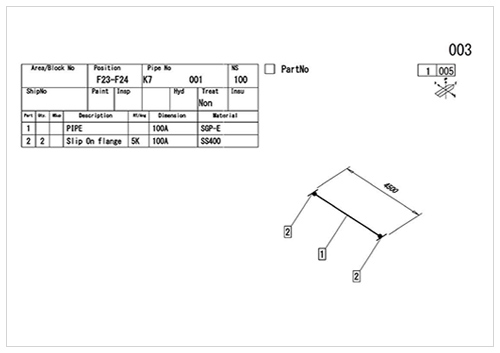

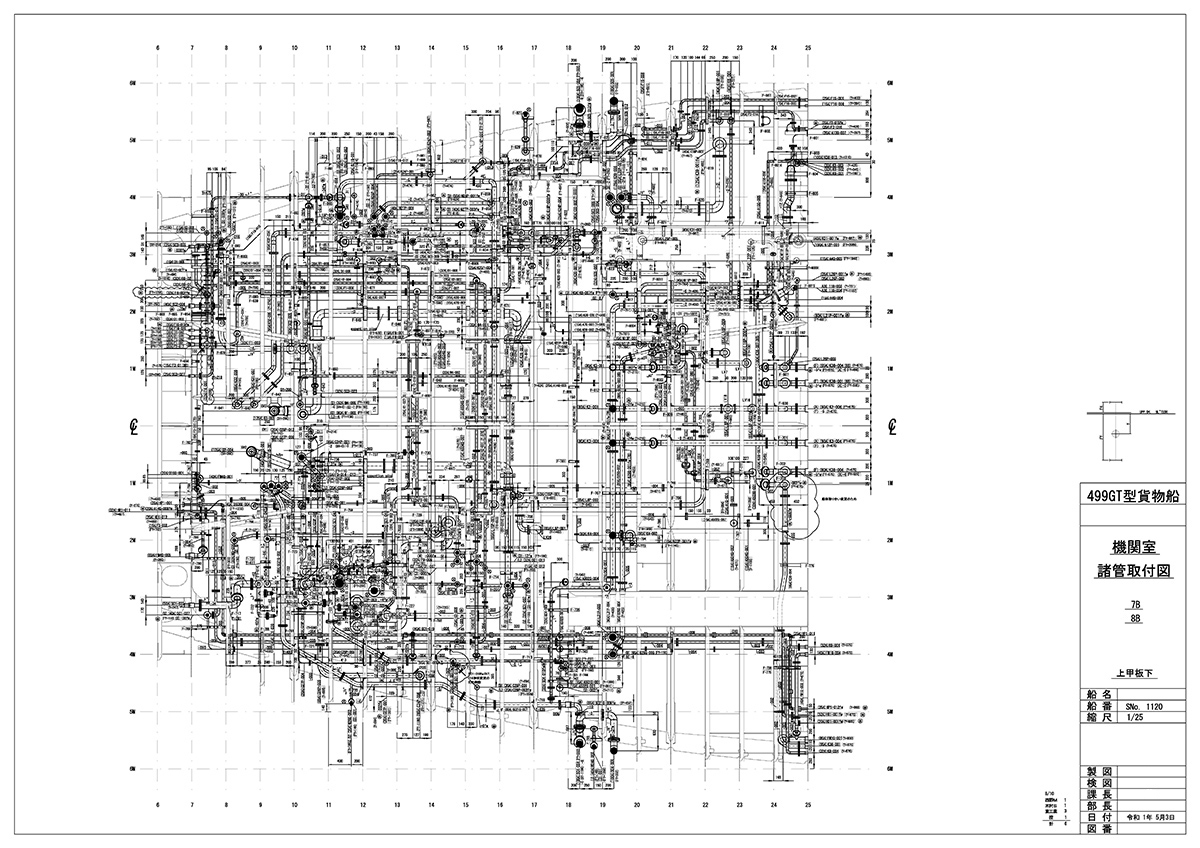

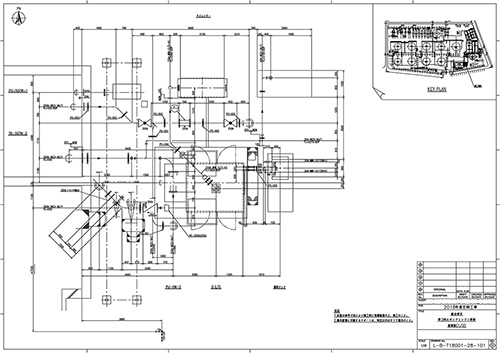

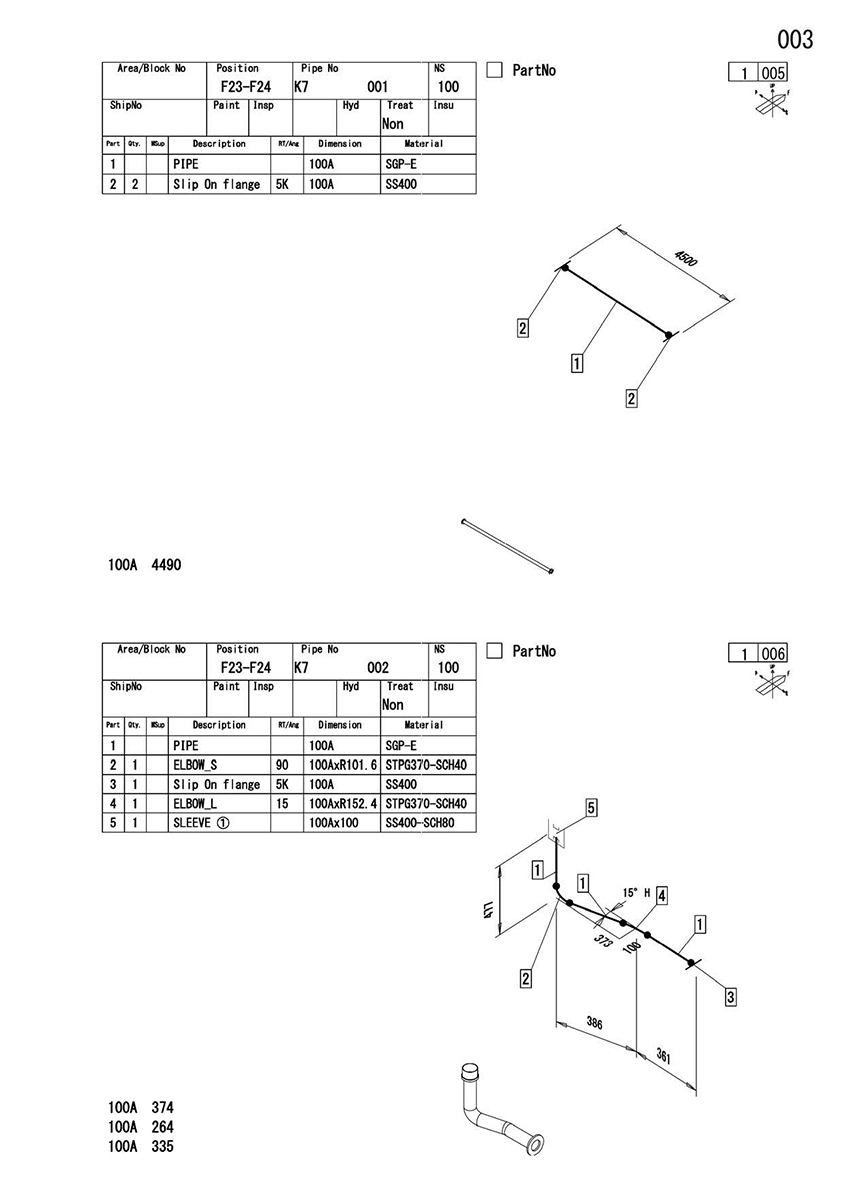

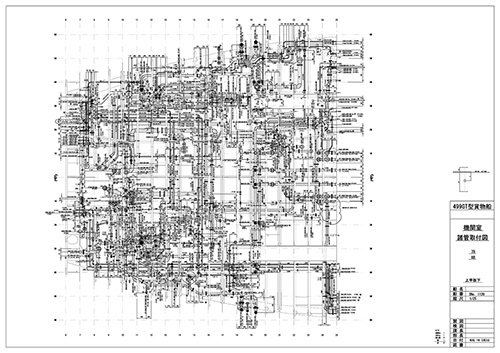

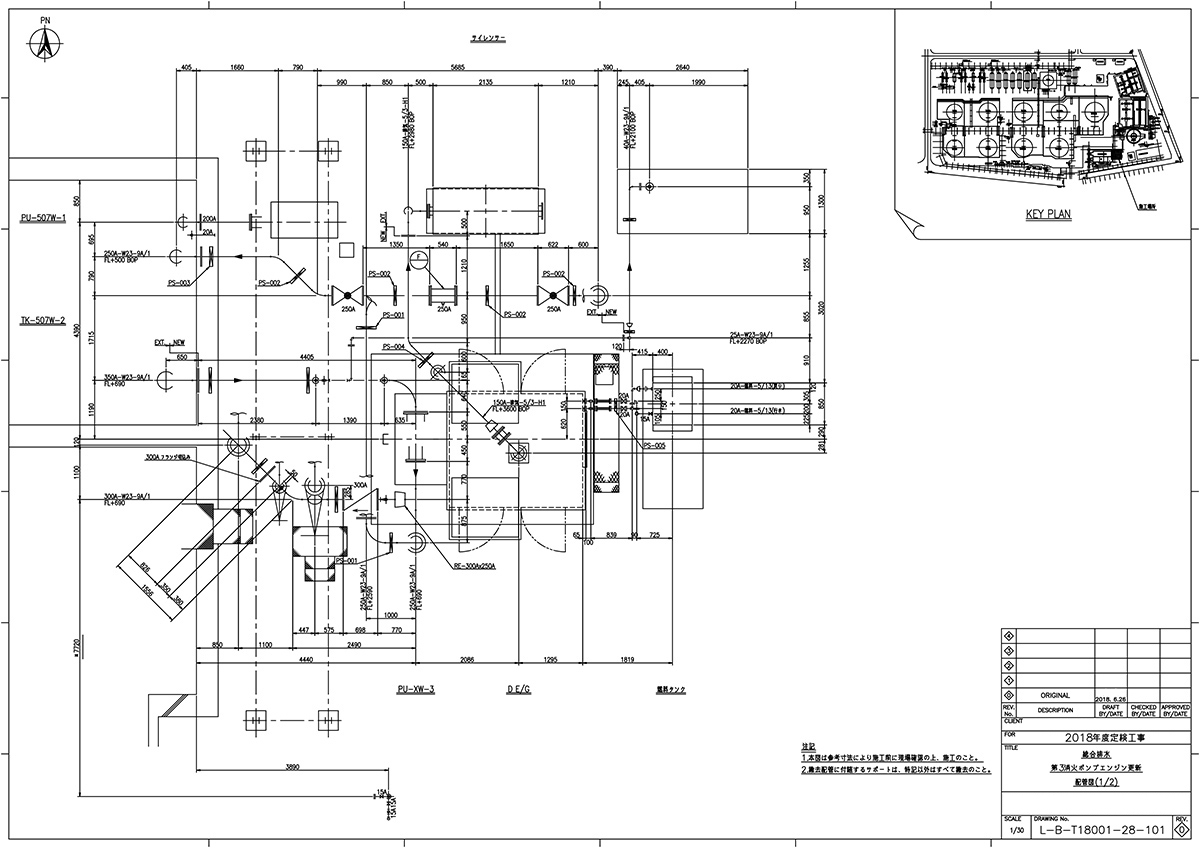

3DCADで設計したデータを2Dに変換し、製作または工事用に図面を作成します。

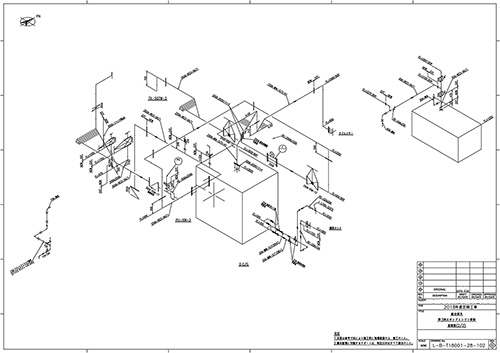

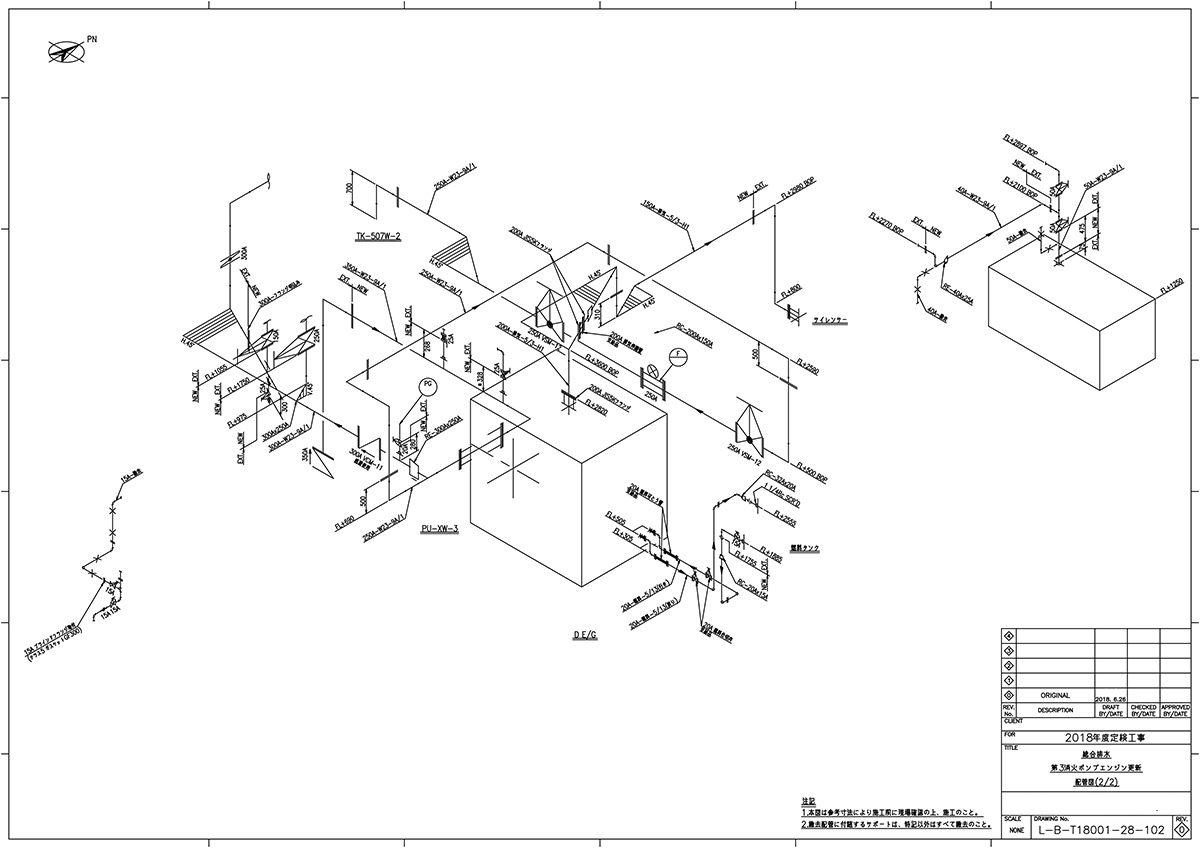

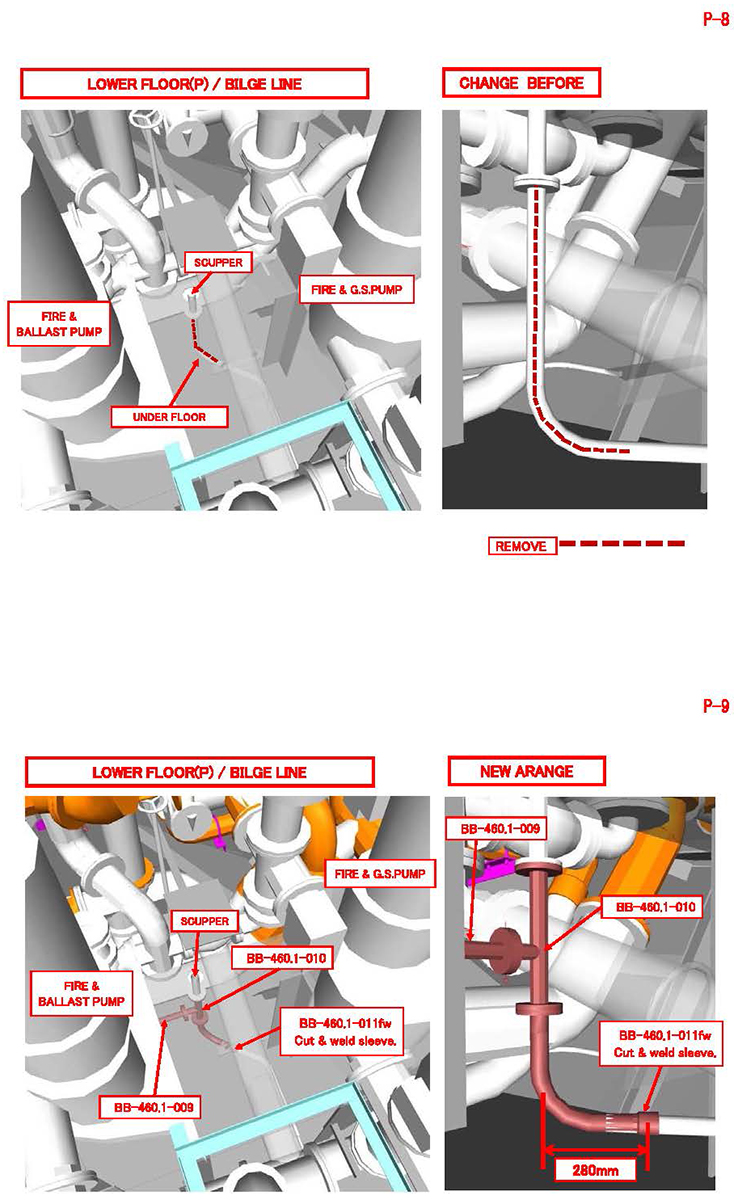

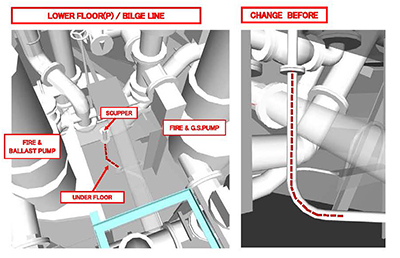

3DCADならではの鳥瞰図も作成いたします。
STEP06

出図

従来の2Dデータ、図面に加え3Dデータも納品いたします。
現場監督のご依頼があれば3Dデータをタブレットに入れて現場で指示いたします。
